Trh s kovaním veterných turbín: Sprievodca kovaním prevodoviek, špecifikácie a zdroje

Výrobca prevodovky vyhrá objednávku na 6 MW plošinu na mori a potom zistí, že nie je schválený dodávateľ v 14-týždňovom časovom období natočiť 1,5 m ozubené koleso v 18CrNiMo7-6. Objednávka turbína nikdy nebola rizikovým. Kovanie bolo. Na trhu kovania veterných turbín je rozhodujúcou premennou zriedkavo hlavný dopyt po čistej energii. Ide o to, či veľké, tepelne spracované, ultrazvukom testované komponenty môžu byť vyrobené podľa plánu a podľa špecifikácií.

Táto príručka uvádza, čo trhuje, kde sa kapacita sprísňuje, oddeľuje a odovzdáva kovanie od drahého odpadu.

Čo skutočne kupuje

K obsahu modernej turbíny sú rozdelené do štyroch skupín:

• Vnútorné časti prevodovky: planétové unášače, planétové kolesá, centrálne kolesá, korunové kolesá a vložené hriadele.
• Hlavné hnacie ústrojenstvo: kované hlavné hriadele, spojovacie príruby a ložiskové puzdrá.
• Systém veže a natočenia: kované príruby veže, ložiskové krúžky vychýlenia a sklonu a otočné krúžky.
• Hardvér gondoly: súčasti nábojov, brzdové kotúče a upevňovacie prvky pre vysoké zaťaženie.

Tieto časti sú z bežných dôvodov kované a nie odlievané: tok zŕn sleduje zaťaženie dráhy, únavové správanie pri cyklickom krútiacom momente je predvídateľnejšie a vnútorné defekty možno určiť pomocou ultrazvukového testovania. Tento posledný bod je komerčný, nie akademický. Odliatok s nezodpovedajúcou indikáciou pórovitosti je často vyradený neskoro pri obrábaní, keď už bola pridaná väčšina hodnôt.

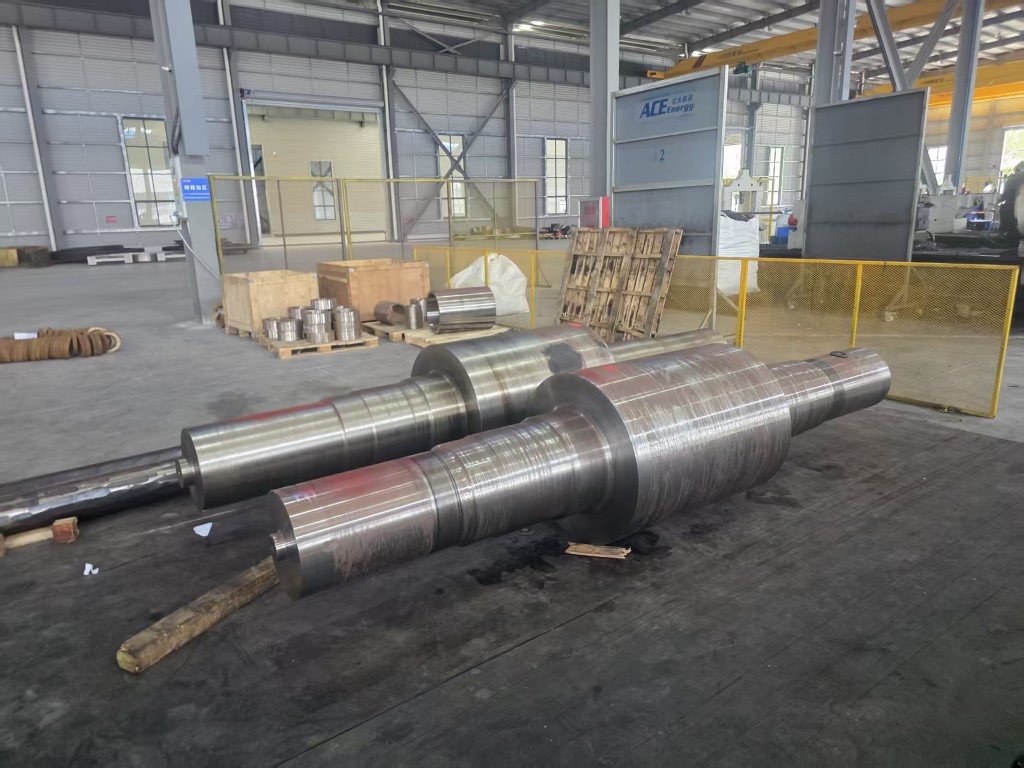

Výkovky z nosičov planét veterných turbín s výkonom 3 MW – 10 MW Kované planétové prenášače pre veterány s výkonom 310 MW, s voliteľnými možnosťami 18CrNiMo7-6/42CrMo4 a testovaním UT, PT, MPI pre cesty veľkého zaťaženia. Zobraziť produkt →

Prečo sa výkovky stále zväčšujú

Menovitý výkon sa strmo mení s priemerom rotora a stupnice krútiaceho momentu s plochou záberu a prevodovým pomerom. Praktickým výsledkom je, že 3 MW prevodovka a 10 MW prevodovka sa nelíši trojnásobne vo veľkosti komponentov. Líšia sa oveľa väčším ročníkom v krúžku, hrúbke steny a hmotnosti jedného kusu. Planétové nosiče, ktoré boli kedysi pod jednou tonou, dnes na pobrežných plošinách bežne prekračujú dve až tri tony.

Väčšie výkovky tlačia na tri limity súčasne:

• Veľkosť ingotu a predvalku, ktorá uzatvára prierez, ktorý možno upchať alebo potiahnuť.
• Dostupná energia kovania, vyjadrená ako tonáž kladiva alebo kapacita lisu.
• Rozmery pece a rovnomernosť kalenia, ktoré rozhodujú o tom, či ťažká časť dosahuje rovnaké vlastnosti cez stenu.

Keď je ktorýkoľvek z týchto limitov prekročený, dodávateľ buď odmietne dopyt, alebo ponúkne dlhšie trvajúci čas s vyšším rizikovým prepracovaním. Obe odpovede sú pre kupujúceho užitočnou informáciou.

Špecifikácie, ktoré rozhodujú o prijatí

Výkovky pre veterné prevodovky sú bežne špecifikované v legovaných oceliach ako 42CrMo4, 34CrNiMo6, 18CrNiMo7-6 alebo 20MnCr5. Na stupni záleží, ale dôležitejšie je to, čo sa stane po kovaní.

Mechanické vlastnosti a tepelné spracovanie

Spôsoby kalenia a temperovania, nauhličovania a nitridácie vytvárajú veľmi rozdielne profily tvrdosti a húževnatosť jadra. Skriňu ozubeného kolesa vytvrdenú na odolnosť proti únave povrchu nemožno vymeniť za indukčný tvrdený ekvivalent bez prepočítania prípustných kontaktných napätí a deformácií.

Nedeštruktívne testovanie

Ultrazvukové testovanie na dohodnutých úrovniach je štandardné pre výkovky prevodovky a hlavného hriadeľa s kontrolou magnetických častíc alebo farbiva na opracovaných povrchoch. Kritéria prijatia patria na výkres. Dodávateľ, ktorý nemôže vytvoriť opakovateľnú ultrazvukovú správu, by nemal brať do úvahy pre tieto časti.

Prídavky na rozmery a obrábanie

Hmotnosť jedného kusu, tolerancia ťahania a materiálu ponechaný na dokončovacie obrábanie sú všetky náklady na pohon. Prídavok 6 mm na 1,5 m prstenci je komerčne veľmi odlišný od príspevku 12 mm, aj keď sú obe technicky.

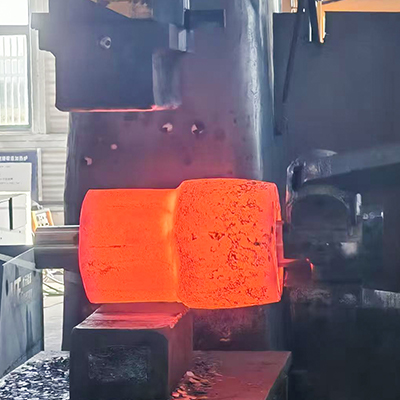

Výkovky pre planétové ozubené kolesá s výkonom 5 MW – 10 MW Zákazkové výkovky planétových prevodov 1. – 3. stupňa pre veterinárne prevodovky s výkonom 5 – 10 MW s použitím 18CrNiMo7-6 alebo 42CrMo4 so 100% kontrolou UT/PT/MPI. Zobraziť produkt →

Typické výkovky pre veterné hnacie ústrojenstvo na prvý pohľad

Ring Rolling Capacity je často skutočným obmedzeným

Ozubené kolieska, príruby veže a ložiskové krúžky sa pomáhajú vyrábať skôr radiálnym axiálnym valcovaním krúžkov než kovaním v zápustke, pretože valcovanie vytvára obvodový tok zŕn, ktorý odoláva obručovému naniu oveľa lepšie ako diel vyrobený z plechu alebo vyrezaný z bloku.

Kapacita valcovania krúžkov je definovaná merateľnými limitmi:

• Maximálny vonkajší priemer, bežne 1 m až 1,5 m pre stredne veľké mlyny, s veľkou zásobou dodávateľov.
• Maximálny krúžk a hrúbka stien, ktoré určujú, či je možné valcovať polotovar venca prevodovky v jednej sekvencii.
• Minimálny pomer priemeru otvoru a hrúbky stien, pod ktorým krúžok stráca stabilitu počas valcovania.

stiahnuť, ktorý porovnáva cenové ponuky, by si mal tieto tri čísla písomne ​​vyžiadať. Cenová ponuka, ktorá ich vynecháva, je často ponúkaná, ktorá bude zadaná subdodávateľom, čím sa pridá úroveň dodávateľského reťazca a ďalší bod, v ktorom sa môže zhoršiť sledovaťeľnosť.

5MW–10MW výkovky vencov z veterných turbín Ozubené koleso výkovky pre veterné planetárne systémy 5–10 MW, valcované do kruhu a nauhličované-kalené s presne brúsenými zubami pre vysokovýkonné zaťaženie. Zobraziť produkt →

Čo si overiť pred zadaním objednávky

1. Kovacie zariadenie prispôsobené hmotnosti dielu a obalu, s uvedenou tonážou kladiva alebo lisu.
2. Pece na tepelné spracovanie s dokumentovanými diagramami zaťaženia a schopnosti ochladzovania pre príslušnú hrúbku profilu.
3. Vlastná ultrazvuková a povrchová kontrola s kvalifikovanými operátormi a referenčnými blokmi.
4. Vysledovateľnosť od tepelného čísla po hotový diel, vrátane všetkých subdodávateľskej operácie.
5. Schopnosť obrábania, ak sú potrebné hotové diely namiesto hrubých výkovkov.
6. Dokumentácia prvého článku z porovnateľného projektu, nie všeobecnej brožúry.
7. Dodacia lehota, ktorá zahŕňa tepelné spracovanie a testovanie, nielen hodiny kovania.
8. Dohodnuté obchodné podmienky o prepracovaní a nesúlade, dohodnuté pred roztavením prvého tepla.

Kde sa sústreďujú náklady a riziká

Tepelné spracovanie je najčastejším zdrojom šrotu na veľkých výkovkoch prevodoviek. Trhliny pri kalení, nedostatočná hĺbka puzdra, podrobné skreslenie a kolísanie tvrdosti okolo veľkého prstenca, to všetko sa objaví po vynaložení nákladov na materiál a obrábanie. Skreslenie je obzvlášť drahé na ozubených kolieskach, pretože súčiastka sa musí po tepelnom spracovaní znovu opracovať a prídavok sa musí naplánovať vopred a nie dodatočne korigovať. Recenzia Základy tepelného spracovania kovov s dodávateľom je rýchly spôsob, ako otestovať, či je proces pochopený alebo iba reklamovaný.

Testovanie je druhým bodom koncentrácie. Ultrazvuková nosič planétového nosiča si vyžaduje čas, vyžaduje kvalifikovanú kontrolu operátora a vytvára záznam, ktorý môže spustiť inžiniersky tým preveriť po rokoch. Dodávatelia, ktorí považujú kontrolu za formalitu, majú tendenciu javiť sa skôr ako problémy s dodaním ako problémy s kvalitou, čo sťažuje ich odhalenie počas cenovej ponuky.

Ako Skupina ACE podporuje programy veterinárnych prevodoviek

Skupina ACE prevádzkuje integrovaný reťazec ťažkej výroby zahŕňa kovanie, tepelné spracovanie, presné obrábanie, zvárané konštrukcie a vysokovýkonné lakovanie s produktovým radom, ktorý už zahŕňa výkovky na výrobu energie pre veterné, vodné a jadrové aplikácie. Hlavná výrobná základňa, Jiangsu ACE Energy Technology, začala v novembri 2025 na 55 akrovom pozemku s viac ako 50 018 výrobou metrov metrami zastavanej plochy.

Vybavenie súvisiace s prácou s veternou prevodovkou zahŕňa 3 tonové, 5 ton a 15 ton elektrohydraulické kladivá, 1 m a 1,5 m zvislé valcovacie stroje, plynové vykurovacie pece, odporové pece na tepelné spracovanie, chladiace nádrže, zariadenia na indukčnú kalenie a obrábacie centrá. Pre veterinárny sortiment zahŕňa komponenty prevodoviek s výkonom 3 MW až 10 MW, vrátane planétových unášačov, planétových kolies prvého, druhého a tretieho stupňa, centrálnych kolies a prstencových kolies prvého a druhého stupňa, spolu s neštandardnými zákazkovými výkovkami a horúcimi obrábacími dielmi.

Trh s kovaním veterných turbín nemá v súhrne nedostatok kapacity. Má nedostatok kapacity pre veľké, tepelne spracované, testované diely dodávané podľa predvídateľného harmonogramu. ktorí pred zadaním objednávok potvrdia limity rolovania krúžkov, schopnosť tepelného spracovania a rozsah kontroly, vyhnú sa väčšinou riziká oneskorenia a zvyčajne zaplatia aj menej, pretože prepracovanie a zrýchlenie sa nikdy neobjaví v pôvodnej cenovej ponuke.
