Loďou Systém kormidla je primárny mechanizmus riadenia a manévrovateľnosti. Na rozdiel od hnacieho hriadeľa, ktorý prenáša krútiaci moment, musia výkovky kormidla odolávať veľkým bočným silám a torznému namáhaniu spôsobenému tlakom vody pôsobiacim na list kormidla pri vysokých rýchlostiach.

1. Kľúčové kované komponenty v systéme kormidla

Zostava kormidla pozostáva z niekoľkých vysokopevnostných kovaných častí, ktoré spájajú kormidlové zariadenie s listom kormidla.

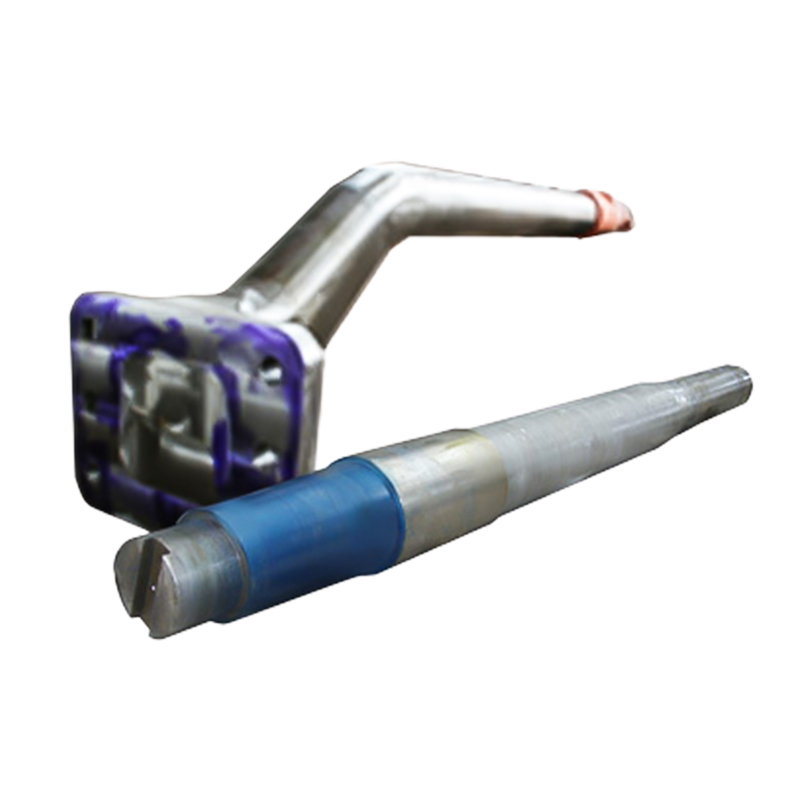

• Kormidlový pažba: „chrbtica“ systému. Ide o masívny kovaný hriadeľ, ktorý spája kormidlové zariadenie (kormidelník) s listom kormidla. Prenáša točivý moment.

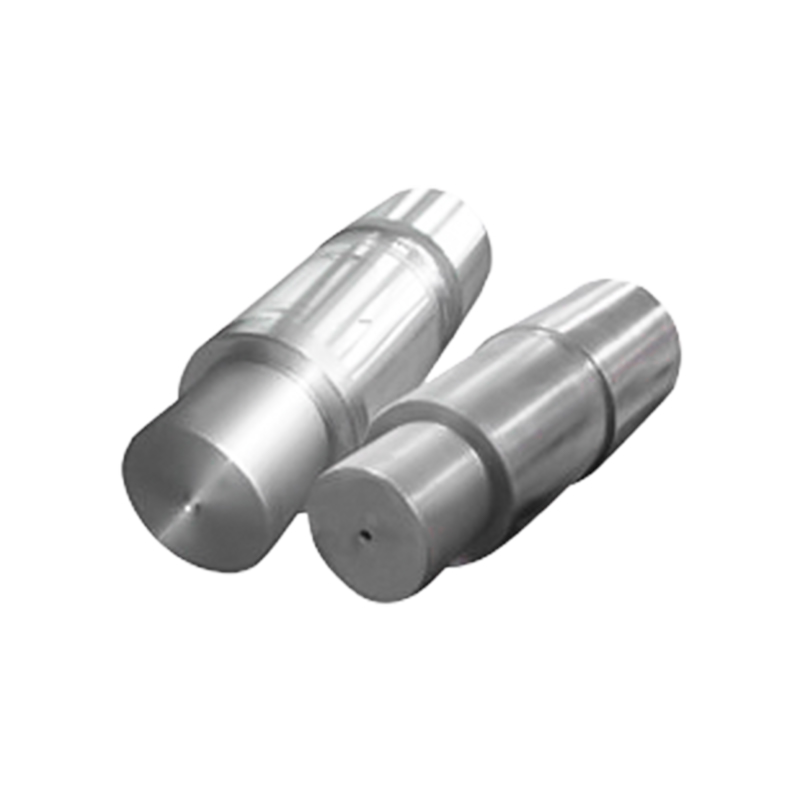

• Čapy: Sú to kované čapy, ktoré fungujú ako pánty, na ktorých sa otáča kormidlo. Sedia v kormidlových „gudgeonoch“ a nesú váhu/bočné zaťaženie kormidla.

• Roh kormidla (výkovok na kývanie): V polorýľových kormidlách je klaksón ťažké kovanie, ktoré sa tiahne od trupu lode a poskytuje ďalší otočný bod pre kormidlo.

• Nosič a matica kormidla: Kované komponenty, ktoré podporujú vertikálnu hmotnosť zostavy kormidla v trupe.

2. Bežné materiály a technické vlastnosti

Komponenty kormidla sú zvyčajne vyrobené z vysokokvalitných uhlíkovo-mangánových alebo legovaných ocelí. Pretože kormidlo je často "konzolové" (podopierané iba v jednom alebo dvoch bodoch), ťažnosť a nárazová húževnatosť sú rozhodujúce, aby sa zabránilo prasknutiu pri náraze vlny.

3. Špičkové kovanie a výroba

Výroba výkovkov pre kormidlo sa zameriava na štrukturálnu integritu a presnú geometriu:

• Kovanie integrálnej príruby: Spojenie medzi pažbou kormidla a listom kormidla je zvyčajne veľká príruba. Kovanie tejto príruby integrálne s hriadeľom (namiesto zvárania) zaisťuje, že neexistuje žiadna "teplom ovplyvnená zóna" (HAZ), kde by sa mohli vytvárať trhliny spôsobené napätím.

• Kužeľové obrábanie: Čapy kormidla a konce pažby sú často opracované s presným kužeľom 1:10 alebo 1:12. To umožňuje "zapadnutie" do listu kormidla, čím sa zabezpečí, že počas prevádzky nedochádza k žiadnemu pohybu alebo vibráciám.

• Povrchová úprava: Oblasti "ložiskového čapu" (kde sa pažba alebo čap otáča proti puzdru) sú často pokryté nehrdzavejúcou oceľou alebo tvrdo chrómované, aby sa zabránilo korózii a odieraniu.

4. Kontrola kvality a schválenie "triedy".

Rovnako ako námorné hriadele, aj výkovky kormidiel musia byť certifikované spoločnosťami ako ABS, DNV alebo LR.

1. Ultrazvukové testovanie (UT): Rozhodujúce pre pažby kormidiel, aby sa zabezpečilo, že nebudú žiadne vnútorné dutiny, najmä v blízkosti polomeru, kde sa hriadeľ stretáva s prírubou (najvyšší bod napätia).

2. Magnetic Particle Inspection (MT): Používa sa na kontrolu povrchových trhlín po konečnom opracovaní.

3. Testovanie krútenia: V niektorých námorných aplikáciách s vysokou špecifikáciou musí výkovok prejsť skúškou fyzického krútenia, aby sa overila jeho medza pružnosti.

5. Bežné výzvy: únava a korózia

• Namáhanie v ohybe: Na rozdiel od hnacieho hriadeľa, ktorý je podopretý viacerými ložiskami, kormidlo často funguje ako „páka“. Konštantná vlna vytvára cyklické ohýbanie, vďaka čomu je únavová životnosť najdôležitejším konštrukčným výpočtom.

• Galvanická korózia: Pretože kormidlá obsahujú rôzne kovy (nerezové čapy, oceľová pažba, bronzové puzdrá), sú náchylné na galvanickú koróziu. Výkovky sú chránené pomocou obetných anód (zinok/hliník) pripevnených na list kormidla.

FAQ: Výkovky kormidlového systému

Q1: Prečo sú čapy kormidla často vyrobené z nehrdzavejúcej ocele, zatiaľ čo pažba je uhlíková oceľ?

• Odpoveď: Čapíky sú často "mokré" (ponorené a ťažko sa chránia farbou), čo si vyžaduje prirodzenú odolnosť nehrdzavejúcej ocele proti korózii. Pažba je väčšinou „suchá“ vo vnútri trupu alebo chránená kmeňom, čo umožňuje použitie pevnejšej, cenovo výhodnejšej uhlíkovo-mangánovej ocele.

Otázka 2: Čo je to „rýľové kormidlo“ vs. „polorýľové kormidlo“ z hľadiska kovania?

• Odpoveď: Rýľové kormidlo je celé podopreté pažbou kormidla. To si vyžaduje oveľa hrubšie a pevnejšie kovanie, pretože pažba zvládne všetok ohybový moment. Semi-Spade Kormidlo používa kovaný čap a "roh" na podporu, čo umožňuje tenšiu (a ľahšiu) pažbu kormidla.

Q3: Dá sa narovnať ohnutá pažba kormidla?

• Odpoveď: Je to technicky možné pomocou „vyrovnávania za studena“ alebo „lokalizovaného zahrievania“, ale väčšina spoločností Marine Class je v tomto veľmi prísna. Ak je ohyb výrazný, vnútorná kryštálová štruktúra výkovku je narušená a kvôli bezpečnosti je zvyčajne potrebné nové kovanie.
