Výkovky s certifikáciou ABS: Čo potrebujete lode pred objednaným námorným dielom

Lodenica pri vstupnej kontrole odmietne kovaný hriadeľ. Chémia je správna, výsledky v ťahu vyhovujú a certifikát mlyna vyzerá ako úplný. Čo chýba, je podpis inšpektora ABS na zázname o skúsenosti, takže šachta nemôže vstúpiť do klasifikovanej nádoby bez konca alebo opakovanej skúšky. Táto jedna medzera môže pridať tri až päť týždňov k plánu novostavieb a samotné kovanie je dokonale zdravé.

ABS certifikované výkovky nie sú len výkovky s pripojeným protokolom o skúsenosti. Sú to komponenty vyrobené na základe dohody s American Bureau of Shipping, kde sa používa materiál, teplo ocele, cesta kovania, skúšobný kupón, záznamy o tepelnom spracovaní a hotové rozmery overujú podľa pravidiel ABS pre materiály a zváranie. Certifikát je posledným krokom v tomto reťazci, nie celým.

Táto obsahuje to, čo potvrdzuje, ktoré kované diely bežne potrebujete, ako sa prieskum zhodujú s bežnou výrobnou cestou a telom chýbajúce, najviac najviac prepracovaní.

Čo v skutočnosti potvrdzuje certifikát ABS na výkovku

ABS funguje na dvoch úrovniach a ich zmena pripravovania. Prvým je súhlasom výrobcu prostredníctvom schválenia závodu alebo výrobného posúdenia prispôsobenia, že závod, riadenie procesu a skúšobné zariadenia vyhovujú dodávanému rozsahu. Druhým je certifikácia jednotlivého produktu, kde inšpektor overí, že konkrétna položka alebo séria bola vyrobená v akceptovanej kvalite, testovaná podľa požiadaviek a nadväzujúca na jej teplo.

Pre hriadeľové spracovanie ABS rozpoznáva akosti výkovkov od 2. do 5. triedy, takže zvyšuje sa medza klzu a nie je kontrolovaná chémie a tepelného spracovania, takže sa zvyšuje. Konštrukčné a tlakové časti sa riadia samostatnými kapitolami pravidiel. Vyššia trieda nie je automaticky lepšia: šachta triedy 5 si vyžaduje bližšiu kontrolu pece a rôzne odchýlky v zázname o tepelnom spracovaní sa stáva priamym certifikačným rizikom.

Aké kované diely potrebujem certifikáciu ABS

Na klasifikovanom plavidle sa požiadavka riadi funkciu. Komponenty, ktorých porucha by stála pohon, riadenie alebo tlakovú hranicu, sú tie, ktoré ABS očakáva, že budú v rámci prieskumu.

• Vrtuľové hriadele, vložené hriadele, hriadele kormových rúr a axiálne hriadele
• Pažby kormidiel, čapov kormidiel a komponentov nosičov kormidiel
• Spojovacie a prírubové výkovky, ktoré tvoria súčasť hriadeľového vedenia
• Námorné skrutky, čapíky a hydraulické matice pre spojky a kormidlové zostavy
• Ozubené kolesá, pastorky a hriadele pre hlavné hnacie prevodovky
• Palubné stroje a kotviace komponenty tam, kde to označenie vyžaduje

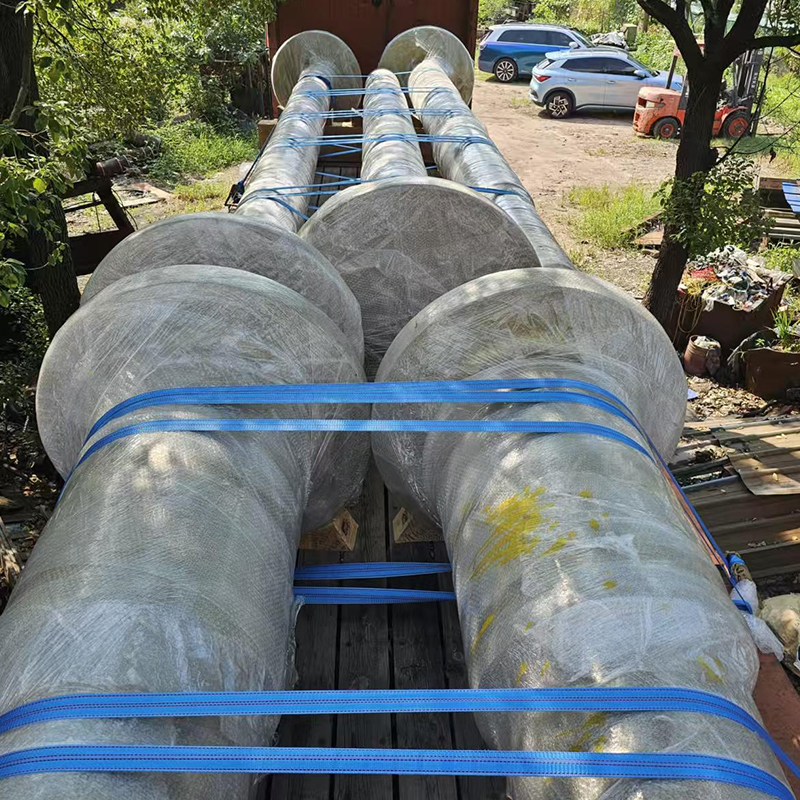

Výkovky hriadeľa vrtule pre klasifikované námorné plavidlá Kovanie hriadeľa vrtule C45E pre kritické námorné hnacie ústrojenstvo s hmotnosťou 10 500 kg a veľkými rozmermi; pred objednaním vyžadujem prieskum. Zobraziť produkt →

S dielmi mimo reťaze pohonu a riadenia sa zaobchádza odlišne. Hriadeľ čerpadla alebo výkovok závislosti nemusia potrebovať štát získať certifikáciu jednotky alebo len certifikát materiálu, v odznaku triedy a vlajkového. Vyriešte túto otázku pred zadaním objednávky, nie po dokončení kovania. V našom sedí širší pohľad na tú istú rodinu výkovky lodných a prístavných strojov rozsah.

Prieskumná cesta od objednávky po dodanie

Certifikácia je postupnosť a každý krok uzamyká ďalší. Preskakovanie vpred len zriedka šetrí čas.

1. Kontrola výkresu: pred vydaním výkresu požadovaný zápis triedy, požadovaný stupeň, rozvrh testu a aktuálny čas testovania nárazu.
2. Výber ocele: každé teplo musí byť vysledovateľné podľa potreby vyrobeného schváleného závodu. Podobnú známku z neschváleného zdroja nemožno opraviť samotným testovaním.
3. Kovanie: Zaznamenáva sa redukčný pomer, teplotný rozsah kovania a počet opakovaných ohrevov. Oprava zvárania nie je dielenským rozhodnutím; vyžaduje predchádzajúce schválenie a opakované tepelné spracovanie.
4. Tepelné spracovanie: normalizácia alebo kalenie a popúšťanie na stupeň, s tabuľkami pecí, polohou vsádzky a záznamami termočlánkov pre certifikačný balík.
5. Skúšobný kupón: znovu predĺžené predĺženie na výkovku alebo zo samostatne vykovaného skúšobného kusu s rovnakým redukčným pomerom a tepelným spracovaním ako časť, ktorú predstavuje.
6. Svedecké skúšky: Skúšky ťahom, nárazom a tvrdosťou prebiehajúcej prítomnosti inšpektora alebo podľa dohodnutého dozoru pre schválenú prácu.
7. Skúška a kontrola rozmerov: ultrazvuková skúška na požadovanú akceptačnú úroveň, kontrola magnetických častíc na horúcich povrchoch, ak je to špecifikované, a správa o rozmeroch oproti schválenému výkresu.
8. Označenie a vydanie certifikátu: tepelné číslo, trieda, identita dielu a pečiatka inšpektora sú použité tak, aby vysledovateľnosť pretrvala obrábanie a lakovanie.

Kontrolné orgány by mali kúpiť pred vydaním uzamknúť

Väčšina sporov sa týkala výkovkov s certifikátom ABS vedie k detailom dohodnutým príliš neskoro. Tieto položky sa oplatí zapísať do objednávky.

• Známka: známka na výkrese sa musí zhodovať so známkou prijatou pre danú aplikáciu. Posun o stupeň vyššie mení požiadavky na vplyv a ovládanie pece.
• Pozícia testovacieho kupónu: zvyčajne zvyčajne prichádzajú z predĺženia v smere hlavného pracovného napätia, nie z tela dielu.
• Rozsah testu: testovanie ťahom na teplo, testovanie nárazom pri projektovanej teplote a prieskume tvrdosti v sekcii, kde to predpis vyžaduje.
• Úroveň a pokrytie skúšky: dohodnúť si plán skenovania, referenčný štandard a formát správy vopred, alebo môže súčiastka po hrubom opracovaní potrebovať druhú skúšku.
• Zásady opráv: žiadna oprava zvaru bez schválenia a žiadne miešanie povrchových označení bez zdokumentovaného postupu.
• Prídavok na obrábanie: pretože kované a hotové tolerancie sú rozdielne veci. Nechajte dostatok materiálu na preskúmanie a konečné opracovanie bez rezania pod špecifikovanú časť.
• Súbor dokumentácie: certifikát, schémy pecí, protokoly o skúškach, protokoly o skúškach a protokol o rozmeroch, všetko s krížovým odkazom na revíziu výkresu.

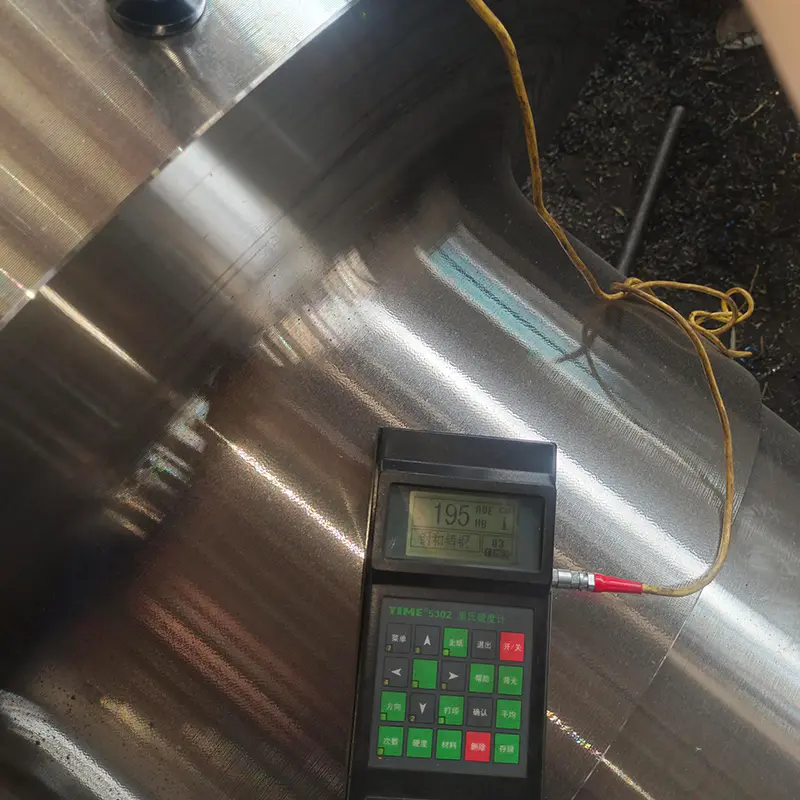

Námorné polotovary hriadeľa z ocele C45E C45E medzihriadeľový výkovok, 12 100 kg, s tepelným spracovaním a presným spracovaním; odsúhlaste záznamy o testovaní a pôsobení už v objednávke. Zobraziť produkt →

Záznamy o tepelnom spracovaní sú často najslabšou súčasťou súboru dodávateľa. náš zhrnutie základov tepelného spracovania kovov popisy, ktoré parametre bude chcieť geodet vidieť.

Prečo sú výkovky s certifikáciou ABS odmietnuté alebo oneskorené

V praxi odmietnutia zriedka pochádzajúce z neúspešnej skúšky ťahom. Hľadajte z medzier v dôkazoch.

• Certifikát pokrývajúci teplo ocele, ale nie jednotlivú položku, čo porušuje sledovaťeľnosť jednotky.
• Skúšobný kupón vyrobený iným teplom alebo inak tepelne spracovaný ako horúci diel.
• Rozptyl tvrdosti za hranicu pravidla, čo poukazuje na neúplnú transformáciu počas kalenia.
• Nárazové testovanie pri nesprávnej teplote alebo s nesprávnou orientáciou vzorky.
• Ultrazvukové vyšetrenie vykonávané pred finálnym tepelným spracovaním, takže výsledky už nezodpovedajú dodanému stavu.
• Chýbajúce grafy pece alebo záznam vsádzky, ktorý nemôže prepojiť diel konkrétnym cyklom.
• Neoprávnená oprava zvaru zistená pri záverečnom prieskume.
• Značenie stratené počas obrábania, takže nie je možné pripojiť hotový diel k jeho certifikátu.

Každému z nich je lacná prevencia a nákladná náprava. Po dokončení opracovania hriadeľa opakovaná skúška zvyčajne znamená zošrotovanie materiálu alebo vyjednanie koncasie.

Dodacia lehota, náklady a schváleného diela

Certifikácia so sebou nesie skutočné náklady: dodatočný materiál na kupóny, účasť na inšpektora, dodatočnú a dokumentačnú záťaž prebiehajúcu súbežne s výrobou. Pri prvom článku počítajte s jedným až tromi týždňami prípravy dodatočného času. Pri opakovaných objednávkach vyrobených v rámci schváleného pracovného usporiadania sa to môže skrátiť na niekoľko dní, pretože kontrola sa presúva na základňu dohľadu a nie účasť na každom teste.

Lepšou pákou je výber falšovača, ktorý riadi celý reťazec v dome. Každý subdodávateľský proces je ďalším odovzdaním sledovaťeľnosti a ďalšou šancou, že záznamy neúplné.

ACE Group vyrába kované komponenty na 55 akrovom mieste v Jiangsu s viac ako 50 018 metrami metrami krytej výrobnej plochy, ktorá bola uvedená do prevádzky v novembri 2025. Prevádzka prevádzkuje 3 tonové, 5 ton a 15 ton elektrohydraulické kladivá a 1 meter a 1,5 metra vyhrievajú vertikálny prstencový prstencový kotol s tepelným čerpadlom. tvrdou pecou a obrábacie centrá. Kovanie, tepelné spracovanie, obrábanie, zváranie a povrchová úprava sú súčasťou jedného systému kvality, ktorý zachováva sledovanieeľnosť tepelného čísla od príjmu ocele až po expedíciu.

Výkovky kormidla pre námorné riadiace systémy Ťažké výkovky kormidlových pažíeb v 316L, 45E a 40Cr, príklad 8700 kg a D522 × 6002 mm, dodané na výkres na triednu previerku. Zobraziť produkt →

Hriadeľ, komponenty kormidla, výkovky prírub a svorníkov, polotovary ozubených kolies a neštandardné prispôsobené diely sú dodávané na výkres, so záznamami o skúškach a prípravách pripravených na preskúmanie triedy. Keď sa zápis, známka a harmonogram testov potvrdí vo fáze cenovej ponuky, certifikačná cesta sa stane predvídateľnou.

Výkovky s certifikáciou ABS uspejú alebo zlyhávajú skôr v príprave než v kvalite ocele. Stanovte známku, skúšobný kupón, úroveň skúšok a dokumentáciu nastavenú pred prvým štartom a inšpektorom sa stane kontrolným bodom na plánovanej trase namiesto prekážky na jej konci.
